0 تا 100 رک شبکه : چیست؟ کاربرد و ویژگی و انواع آن + تصویر

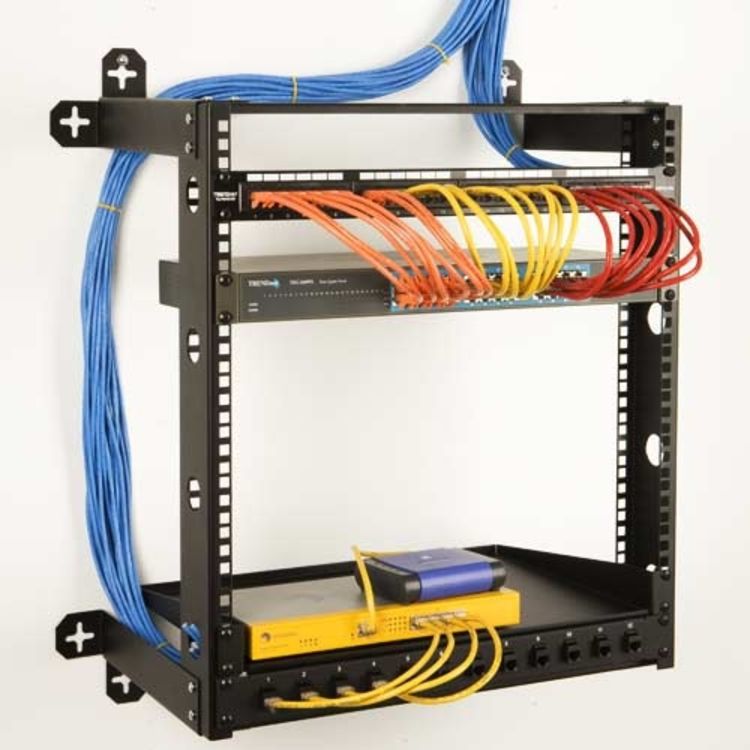

تجهیزات IT شامل سرور، حافظه‌، سوئیچ، روتر، سخت‌افزار مخابراتی و سایر دستگاه‌ها می‌شود. به‌طور کلی، رک‌ها به‌گونه‌ای طراحی شده‌اند که تمام تجهیزات قابل نصب استاندارد ۱۹ اینچی را در خود جای دهند؛ البته، تا جایی که از نظر عمق نیز اندازه آن‌ها مناسب باشد. این تجهیزات اکثراً قلاب‌های نصب جداشدنی دارند تا فرایند نصب آسان‌تر شود.

علاوه‌براین، تجهیزات زیرساخت IT و لوازم جانبی رک نیز می‌تواند در رک نصب شود. ازجمله سیستم‌های UPS (منبع تغذیه بدون وقفه)، PDU، نوار مدیریت کابل‌ها، سوئیچ‌‌های KVM، پنل‌های پچ و قفسه‌ها شامل تجهیزات زیرساختی می‌شوند.

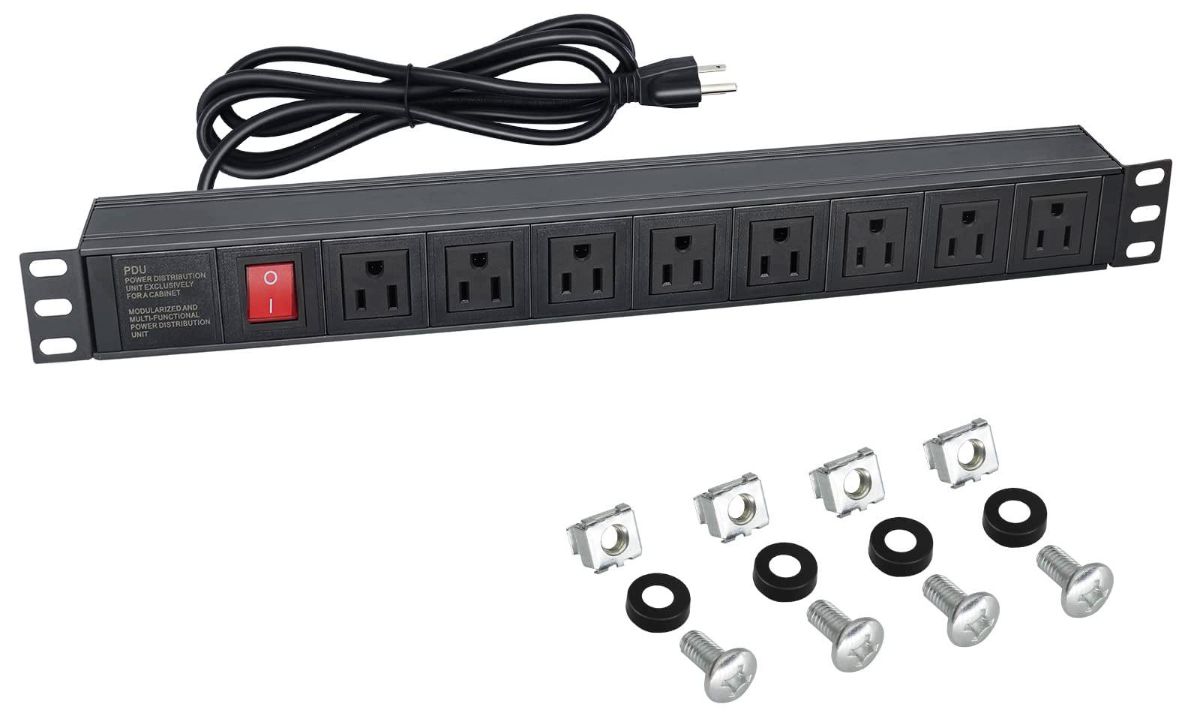

ماژول پاور رک با حفاظت از نوسانات برق

مهم‌ترین نکته در راه‌اندازی رک به‌خصوص رک سرور این است که پردازش و گردش داده به‌صورت مداوم در ۲۴ ساعت شبانه‌روز و ۷ روز هفته انجام شود. بنابراین، استفاده از ماژول پاور مجهز به محافظ نوسانات برقی کاملاً بدیهی خواهد بود، زیرا ممکن است در صورت عدم استفاده از چنین ماژول‌هایی خطر آسیب به تجهیزات دوچندان شود و احتمال آتش‌سوزی نیز افزایش یابد.

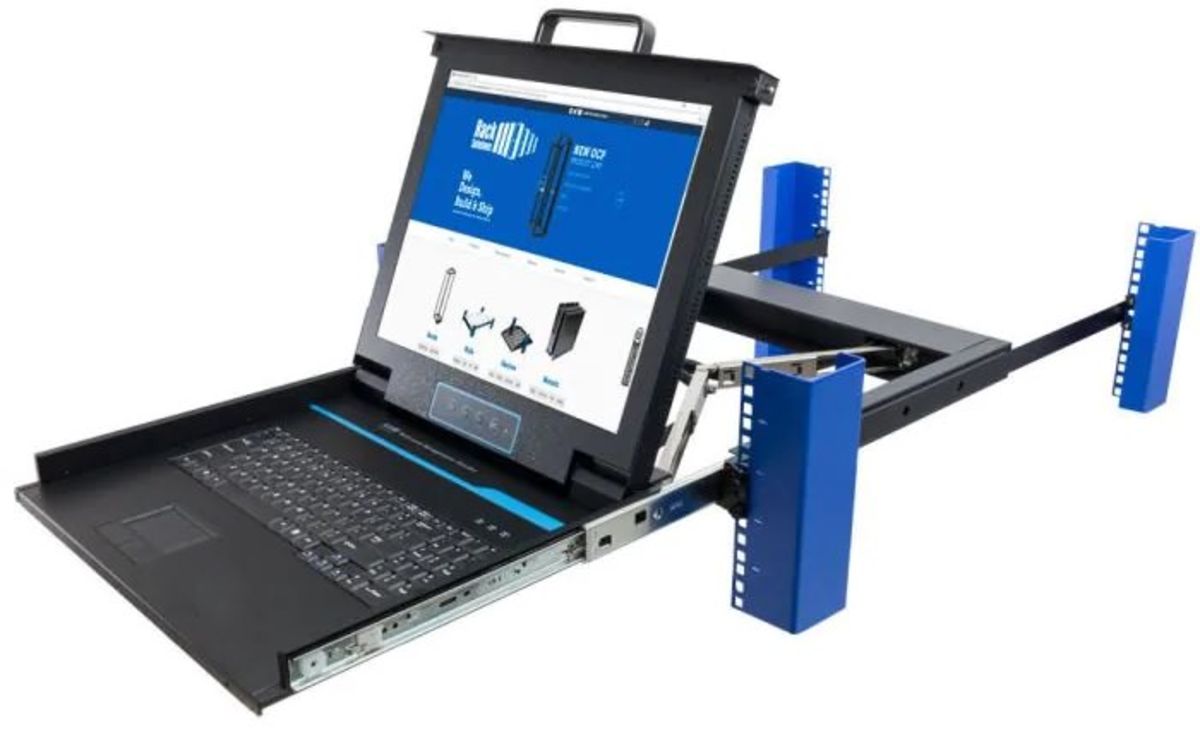

کنسول KVM

کنسول KVM با سوئیچ راه‌حلی برای به‌کارگیری کیبورد، موس و مانیتور به‌منظور کنترل و مدیریت تجهیزات رک است، درواقع نام KVM از Keyboard، Video و Mouse گرفته شده است. بنابراین، با کمک کنسول KVM می‌توان هر زمان که لازم بود رک را ازطریق خروجی ویدئویی کنترل کنید و تنظیمات خود را اعمال کنید. این کنسول‌ها ازنظر ظاهری شبیه به لپ تاپ هستند؛ اما به‌تنهایی نمی‌توان از آن‌ها استفاده کرد.

ازسویی دیگر، اگر بخواهید یک کنسول KVM برای چند سرور دردسترس باشد، باید سوئیچ KVM نیز تهیه کنید و سایر سرورها را ازطریق آن سوئیچ دردسترس کنسول قرار دهید و با یک کلیک بین سرورهای مختلف جابه‌جا شوید.

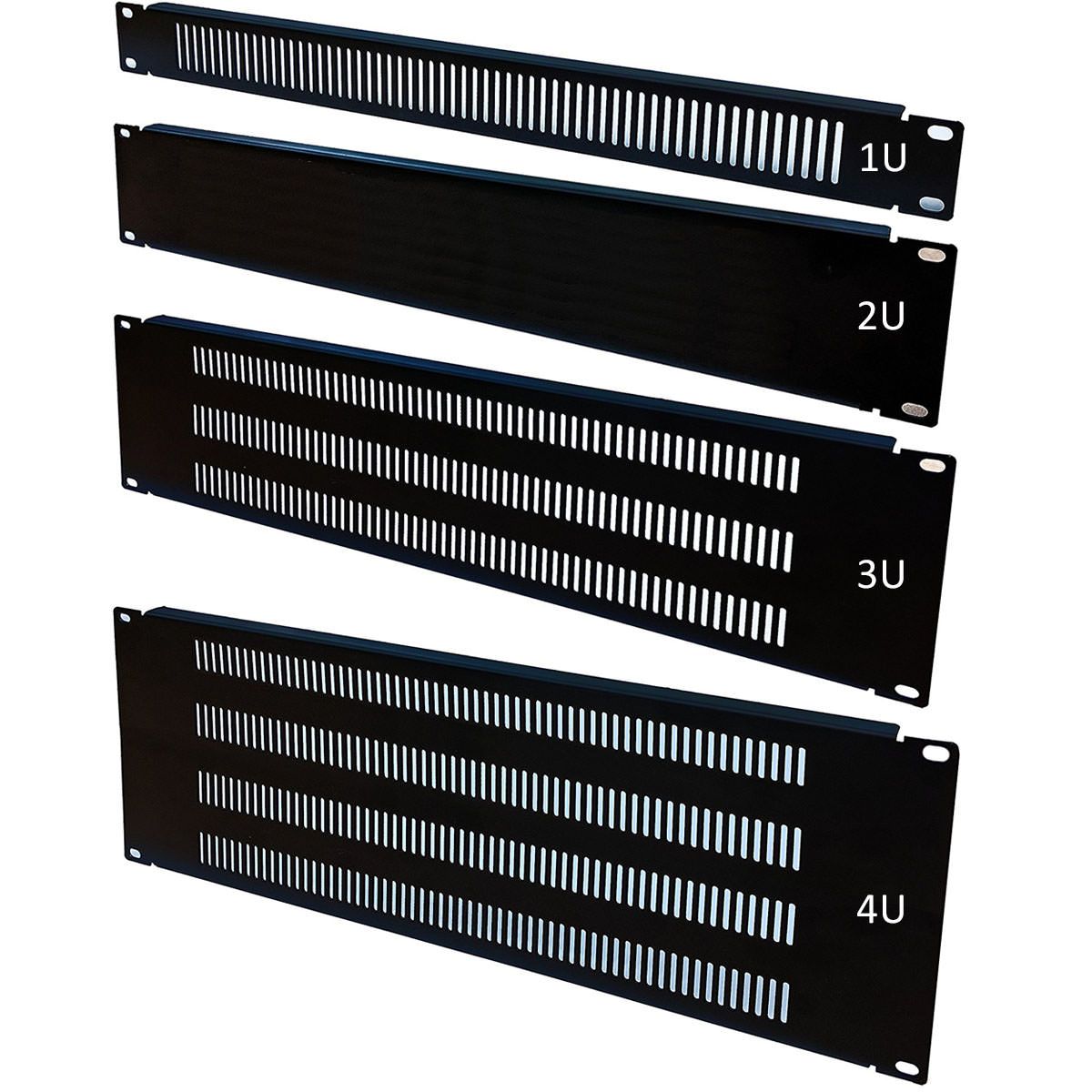

بلنک پنل

بلنک پنل (Blank Panel) قطعات فلزی برای قرارگیری بین تجهیزات در فضاهای خالی رک است که جدای از بحث زیبایی، موجب گردش بهتر جریان هوا و خنک‌سازی رک می‌شود. از سویی دیگر، می‌توان با کمک بلنک پنل استقامت رک دربرابر ضربات را افزایش داد.

اینم بخون : تفاوت و مقایسه بین سیستم های گیمینگ و سیستم های رندرینگ

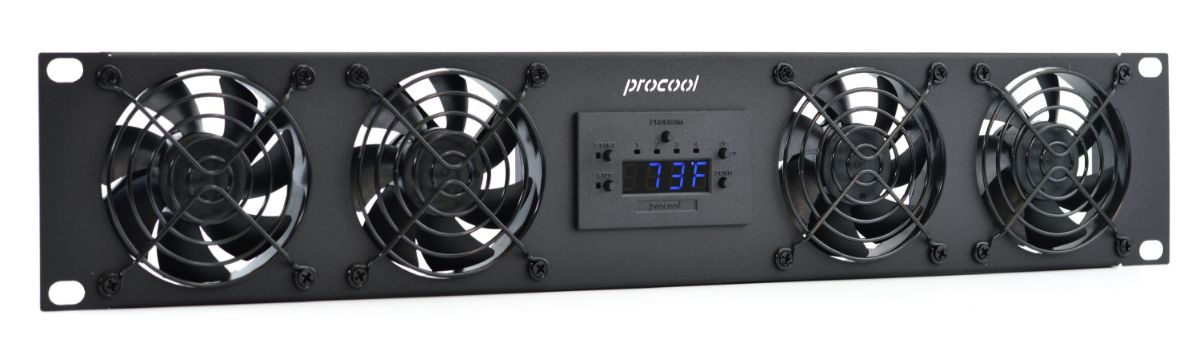

فن تهویه

یکی از اساسی‌ترین مشکلات کامپیوتر و سیستم‌های پردازشی کنترل و مدیریت گرمای آن است، زیرا به‌صورت مستقیم روی عملکرد کلی سیستم اثر می‌گذارد. رک‌ها نیز با توجه به اینکه سیستم‌های بزرگ‌تری به‌حساب می‌آیند، از این موضوع مستثنی نیستند؛ بنابراین، انتخاب و نصب صحیح فن تهویه با کنترل جریان هوا در رک اجازه نمی‌دهد، نقطه‌ای از رک ازنظر دمایی داغ بماند تا منجر به کاهش عملکرد یا حتی در موارد شدیدتر، حادثه آفرین شود.

درنتیجه، اگر در بخشی از رک شاهد افزایش دما شدید، مشخص است که گردش هوا به‌خوبی انجام نمی‌شود و برطرف کردن مشکل جریان هوا با کمک بلنک پنل نیز رفع نمی‌شود، باید سراغ فن‌های افقی رک بروید و در آن بخش نصب کنید. فن‌های تهویه مناسب رک ممکن است دارای دماسنج نیز باشند که دمای لحظه‌ای رک را نمایش می‌دهد.

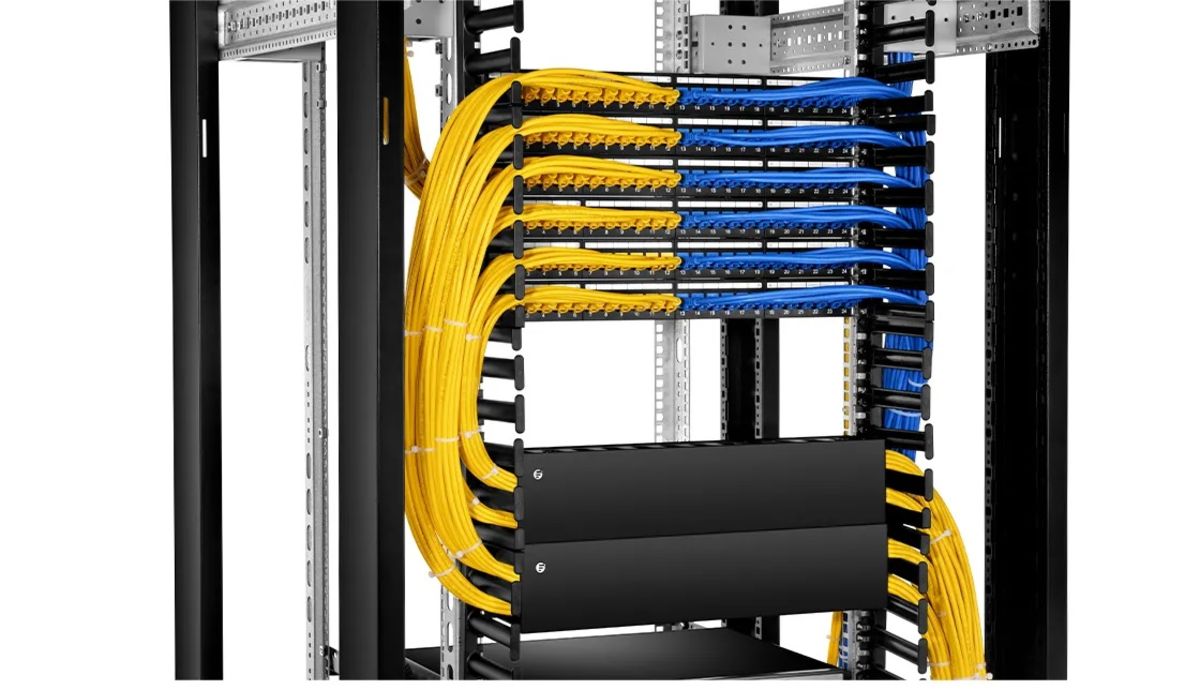

میله مدیریت کابل

پنل یا میله مدیریت کابل یکی از ملزومات ضروری رک به‌شمار می‌رود، زیرا علاوه‌بر زیبایی ظاهری، روی عملکرد رک نیز می‌تواند اثرگذار باشد. بنابراین، از کمک به گردش جریان هوا گرفته تا فرایند عیب‌یابی رک، میله مدیریت کابل قادر است نتیجه به‌دست آمده از کل سیستم را تغییر دهد. دو نوع میله مدیریت کابل وجود دارد که یکی افقی و دیگری عمودی است. میله افقی مدیریت کابل برای ورود و خروج کابل‌ها به رک مورد استفاده قرار می‌گیرند و میله‌های عمودی نیز برای سامان‌دهی به کابل‌های درون رک کاربرد دارند.

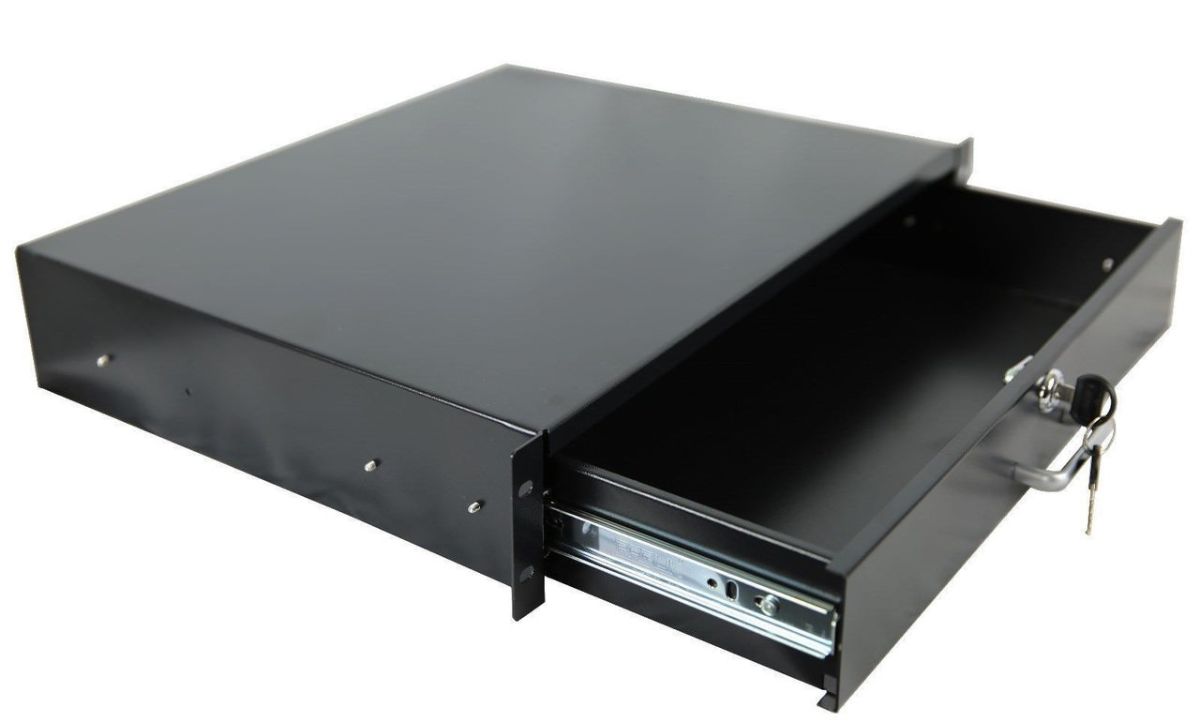

کشو رک

معمولاً در پایین رک‌های ایستاده کشویی نصب می‌شود تا تمام ابزار لازم برای نگهداری از رک و رسیدگی به مشکلات احتمالی آن در آنجا قرار داده شود. در این کشو می‌توان لپ تاپ، کیبورد، درایوهای سخت، سوئیچ، تبدیل و… قرار داد تا درصورت نیاز به‌صورت فوری دردسترس باشد.

پنل لامپ

پنل لامپ یا لایت پنل اغلب در رک‌های ایستاده کاربرد دارد و موجب می‌شود در محیط‌های کم‌نور با کمک آن بتوان بررسی و تعمیر سخت‌افزار نصب شده در رک را به‌راحتی انجام داد.

سوئیچ، روتر و مودم از دیگر تجهیزاتی هستند که ممکن است براساس نیاز روی رک نصب شوند. این قبیل تجهیزات غالباً روی رک‌های شبکه مورد استفاده قرار می‌گیرند. علاوه‌براین، سینی رک را نیز می‌توان برای تفکیک تجهیزات نصب‌شده در رک استفاده کرد که دو نوع ثابت و متحرک دارد.

مدیریت جریان هوا

پانل های خالی هوای سرد را از طریق تجهیزات شما وارد می کنند و از گردش مجدد هوای گرم در فضاهای باز جلوگیری می کنند. پانل‌های خالی 1U Snap-in در زمان نصب قابل توجهی در مقایسه با مدل‌های پیچ‌دار صرفه‌جویی می‌کنند و اندازه 1U همیشه فضاهای خالی قفسه را به‌طور یکنواخت پر می‌کند. همچنین می‌توانید نوارهای برس، واشر و گیره‌ها را برای جلوگیری از نشت هوا در اطراف کانال‌های کابل و سایر شکاف‌ها نصب کنید. اگر دستگاه‌هایی دارید که از جریان هوای جانبی استفاده می‌کنند (معمول با سوئیچ‌های شبکه و روترها به دلیل نیاز به کابل‌کشی آن‌ها)، می‌توانید واشرهای داخلی را برای جا دادن آنها نصب کنید.

مدیریت کابل

کابل‌کشی مدیریت نشده جریان هوا را مسدود می‌کند و از توزیع کارآمد هوای سرد در کف‌های مرتفع و به دام انداختن گرما در داخل جلوگیری می‌کند. محوطه ها در محیط های طبقه مرتفع، کابل کشی زیر کف را به مدیران کابل های سقفی (نردبان ها یا فرورفتگی ها) منتقل کنید. به قفسه ها وصل شده و  در داخل محفظه ها، از مدیر کابل های افقی و عمودی برای سازماندهی کابل های وصله و کابل های برق استفاده کنید. به یاد داشته باشید که یک محفظه با اندازه استاندارد ممکن است فضای کافی برای همه کابل های مورد نیاز در یک شبکه با تراکم بالا نداشته باشد. نصب و راه اندازی. یک محفظه بسیار عریض یا  بسیار عمیق ممکن است اتاق تنفس اضافی مورد نیاز شما را فراهم کند.

رک شبکه چیست؟

کانال های حرارتی

کانال‌های حرارتی بالای سر – مانند دودکش‌های قابل تنظیم – اگزوز تجهیزات را مستقیماً به کانال هوای برگشتی HVAC/CRAC هدایت می‌کنند. پلنوم هوای گرم از نظر فیزیکی ایزوله بوده و بنابراین هیچ راهی برای چرخش مجدد آن و آلودگی هوای سرد وجود ندارد. همرفت و فشار منفی مجرای هوای برگشتی گرما را از محفظه می گیرد، در حالی که سیستم HVAC/CRAC هوا را پمپاژ می کند. به اتاق، فشار مثبت ایجاد کرده در نتیجه یک مسیر جریان هوا بسیار کارآمد است که هوای خنک را به داخل هل می دهد و هوای گرم را بیرون می کشد. کانال‌های حرارتی مبتنی بر محفظه با پیکربندی‌های راهروی گرم/سرد و کدهای آتش‌سوزی نیز سازگار است، بنابراین مقاوم‌سازی نصب موجود نسبتاً بدون درد است.

حذف گرمای فعال

لوازم جانبی حذف گرما فعال به حذف گرمای غیرفعال با فن های تهویه کمک می کند. شما فن هایی را به سقف محوطه یا هر فضای قفسه ای، با کانال یا بدون کانال های حرارتی اضافه می کنید. فن ها با محفظه های روی زمین یا دیوار کار می کنند.

رک شبکه چیست؟

خنک کننده نزدیک

در مطلب رک شبکه چیست  به معرفی خنک کننده نزدیک می پردازیم. سیستم‌های خنک‌کننده با جفت نزدیک، تهویه مطبوع دقیق مناسب برای تجهیزات فناوری اطلاعات را فراهم کرده اما بازده بهتری  نسبت به سیستم های سنتی محیطی یا طبقه مرتفع را ارائه می‌دهند. آنها همچنین می توانند بازده سیستم های خنک کننده و تعدیل نقاط داغ بدون کاهش دمای کل اتاق موجود را بهبود بخشند. ماهیت مدولار خنک کننده با جفت نزدیک به شما این امکان را می دهد که به سرعت خنک کننده را برای کنترل تجهیزات جدید یا قفسه های گرمایش بیش از حد تنظیم کنید. راه حل های خودکفای نصب شده توسط کارکنان IT بدون کمک خارجی، می تواند باعث کاهش هزینه های نصب و بدون اختلال باشد.

---

چه گزینه ها و لوازم جانبی دیگری را باید در نظر بگیرید؟

نکات مهم دیگری در هنگام بررسی رک شبکه وجود دارد که شاید کمتر مورد توجه قرار بگیرند. اما همچنان اهمیت خودشان را دارند و نباید آن‌ها را فراموش کنید. رک شبکه چیست

توزیع قدرت

تجهیزات موجود در رک شبکه چیست؟ شما معمولاً به پریزهای برق زیادی نیاز دارند، به خصوص که اکثر تجهیزات فناوری اطلاعات بیشتر از آن دارند. یک سیم و منبع تغذیه شما همچنین به راهی برای دسترسی به پریزهای دیواری دور از قفسه نیاز دارید. توزیع های برق واحدها (PDUs) هر دو مشکل را حل می کنند. آنها مانند نوارهای برق با قدرت صنعتی هستند که نوعی سنگ جامد را ایجاد می کنند. آنها همچنین می توانند ویژگی هایی مانند نظارت فعلی، مدیریت، هشدارهای خودکار و کنترل خروجی فردی از راه دور را ارائه دهند. مدل‌های عمودی ممکن است بدون ابزار راحت را پشتیبانی کنند. اینم بخون : بهترین لپ تاپ های اقتصادی و دانشجویی : قیمت ارزان و کیفیت عالی ( سال 1402 )

پشتیبان گیری از باتری

تجهیزات شما به اندازه قدرت شما قابل اعتماد هستند. شما نمی توانید مطمئن باشید که قدرتی که از مردم محلی دریافت می کنید. ابزار برای تجهیزات شما مناسب خواهد بود یا اینکه همیشه در دسترس خواهد بود.  برق با کیفیت از تاسیسات، تجهیزات داخل تاسیسات شما (مانند موتورهای الکتریکی) می تواند مشکلات برق را ایجاد کند. سیستم یو پی اس شبکه یا سرور قابل نصب روی قفسه، توان ورودی را ۷×۲۴ تنظیم می کند تا اطمینان حاصل شود که تجهیزات شما همیشه قدرت قابل اعتماد و محافظت در برابر مشکلات برق مخرب و مخرب را دریافت می کند؛ شما را نیز پشتیبانی می کند. تجهیزات در هنگام قطع برق، زمان اجرای باتری پشتیبان کافی برای دوام بیشتر قطعی های کوتاهتر را فراهم می کند. در حین با قطعی طولانی‌تر، سیستم UPS زمان اجرا کافی برای ذخیره فایل‌ها و خاموش کردن یا اطمینان خاطر را فراهم می‌کند. این تجهیزات تا زمانی که ژنراتورهای آماده به کار برای تحمل بار آماده شوند، تغذیه می شود. زمان اجرای پشتیبان باتری می تواند برای مطابقت با هر نیاز عملی گسترش یافته باشد. سیستم UPS ممکن است دارای پریزهای کافی برای تجهیزات پشتیبانی خواهد کرد. برای برنامه هایی که نیاز به پریزهای اضافی دارند، UPS می تواند به PDU متصل شود. شما می توانید قدرت از راه دور از طریق یک UPS، یک PDU یا هر دو را مدیریت کنید. رک شبکه چیست

مدیریت دستگاه

با نصب IT با هر اندازه ای، به روشی کارآمد برای مدیریت دستگاه ها در رک و از مکان های دور نیاز دارید. سوئیچ‌های KVM قابل نصب در رک به شما این امکان را می‌دهند که ده‌ها یا حتی صدها سرور را از یک صفحه کلید، مانیتور و موش KVM های کنسول صفحه کلید، مانیتور، ماوس و سوئیچ KVM را در یک واحد جمع و جور که مانند لپ تاپ ترکیب می کند. هنگامی که از آن استفاده نمی کنید به یک کشوی قفسه ای 1U می رود. سوئیچ های KVM همچنین می توانند شامل دسترسی از راه دور IP باشند که به شما امکان می دهد. دسترسی به سرورها از هر مکانی برای برنامه هایی که نیاز به دسترسی درون باند و خارج از باند دارند، سرورهای کنسول IP به شما برای مدیریت صدها دستگاه سریال و شبکه از طریق یک آدرس IP واحد اجازه می دهند.

پچ پنل ها

پچ پنل ها اتصالات کابلی با صرفه جویی در فضا و چگالی بالا را فراهم می کنند. استفاده از پچ پنل ها به عنوان بخشی از یک سیستم کابل کشی ساخت یافتههزینه های تعمیر و نگهداری را کاهش می دهد و خطاهای نصب و پیکربندی را کاهش می دهد. رک شبکه چیست

پایش محیط زیست

سنسورهای محیطی داده های دما را از راه دور از طریق سیستم های UPS شبکه و PDU ها گزارش می دهند. آنها نیز می توانند ثبت سیاهههای مربوط به زمان مهر و ارائه هشدارهای زمان واقعی زمانی که دما از آستانه های تعریف شده فراتر رفت. در حال ضبط داده های دما در کل چرخه تولید مفید است زیرا برخی از مشکلات مربوط به گرما فقط خود را نشان می دهند هنگامی که تجهیزات تحت استفاده سنگین قرار می گیرند یا شرایط محیطی تغییر می کند. اگرچه ممکن است اندازه گیری هر یک غیرعملی باشد مصرف تجهیزات، یک نمونه نماینده به شما در شناسایی مناطق مشکل کمک می کند.

امنیت شبکه رک چیست؟

امنیت رک به قفل کردن درها ختم نمی شود. تعدادی از لوازم جانبی ویژگی های امنیتی و نظارتی اضافی مانند سوئیچ های تشخیص نفوذ مغناطیسی را ارائه می دهند. برای برنامه‌های ارائه‌دهنده خدمات، محفظه‌های colocation دو یا چند مورد را ارائه می‌کنند محفظه های جداگانه و قفل شونده محفظه ها به مشتریان داخلی یا خارجی این امکان را می دهد که تجهیزات را از نظر فیزیکی ایمن نگه دارند.

رک شبکه چیست

پالت شوک

یک پالت شوک یک پالت حمل و نقل تقویت شده است که به شما (یا یک فروشنده) اجازه می دهد تجهیزات را در یک محفظه نصب کنید. محل و سپس آن را با تجهیزات داخل به محل نصب نهایی ارسال کنید.

ناک دان

کابینت های روی زمین معمولاً به صورت مونتاژ شده و آماده برای قرار گرفتن در جای خود ارسال می شوند. با این حال، برخی از برنامه های کاربردی وجود دارد که در آن قرار دادن کابینت از طریق درگاه یا راه پله غیرممکن است؛ یا ممکن است حمل و نقل مونتاژ شده بسیار گران باشد. کابینت به یک مکان دورافتاده در آن صورت، محفظه ها را می توان به صورت مسطح در بخش های نیمه مونتاژ شده حمل کرد. بدون اینکه مونتاژ بیش از حد دشوار یا وقت گیر باشد. رک شبکه چیست

ثبات

بیشتر قفسه‌ها را می‌توان به کف پیچ کرد تا مقاومت بیشتری در برابر واژگونی ایجاد کند. کف صفحات و کیت های پیچ و مهره ای برای تسهیل این فرآیند در دسترس هستند. کنار هم قرار دادن محفظه ها نیز ثبات بیشتری را فراهم می کند. اینم بخون : 7 ویژگی که باید هنگام خرید لپ تاپ بدانید!

حفاظت از محیط زیست

تأسیسات فناوری اطلاعات معمولاً تمیز نگه داشته می شوند، اما این همیشه امکان پذیر نیست. در برخی موارد، تجهیزات باید در رطوبت یا محیط های کثیف مانند کف کارخانه ها و انبارها نصب شوند. محفظه های دارای رتبه NEMA مجهز به کابینت های مهر و موم شده و جریان هوای فیلتر شده برای محافظت از تجهیزات در برابر خطرات محیطی مورد استفاده قرار می گیرد. سپس می توانید تجهیزات را در مکانی تمیز نصب کنید. محفظه را در جای خود بچرخانید و تجهیزات از قبل در داخل آن مهر و موم شده باشد. محفظه های دارای رتبه NEMA نیز ممکن است دارای لرزه باشند. رک شبکه چیست

حفاظت لرزه‌ای

محفظه‌های دارای رتبه لرزه‌ای شامل ساخت‌وسازهای مقاوم در برابر پیچش برای مقاومت در برابر ارتعاشات صنعتی  و سایر موارد شدید حتی زلزله هستند. آنها تحت یک سری آزمایشات استاندارد قرار می گیرند که میزان خشونت و حرکتی که می توانند تحمل کنند، را نشان می دهد.

جمع‌بندی

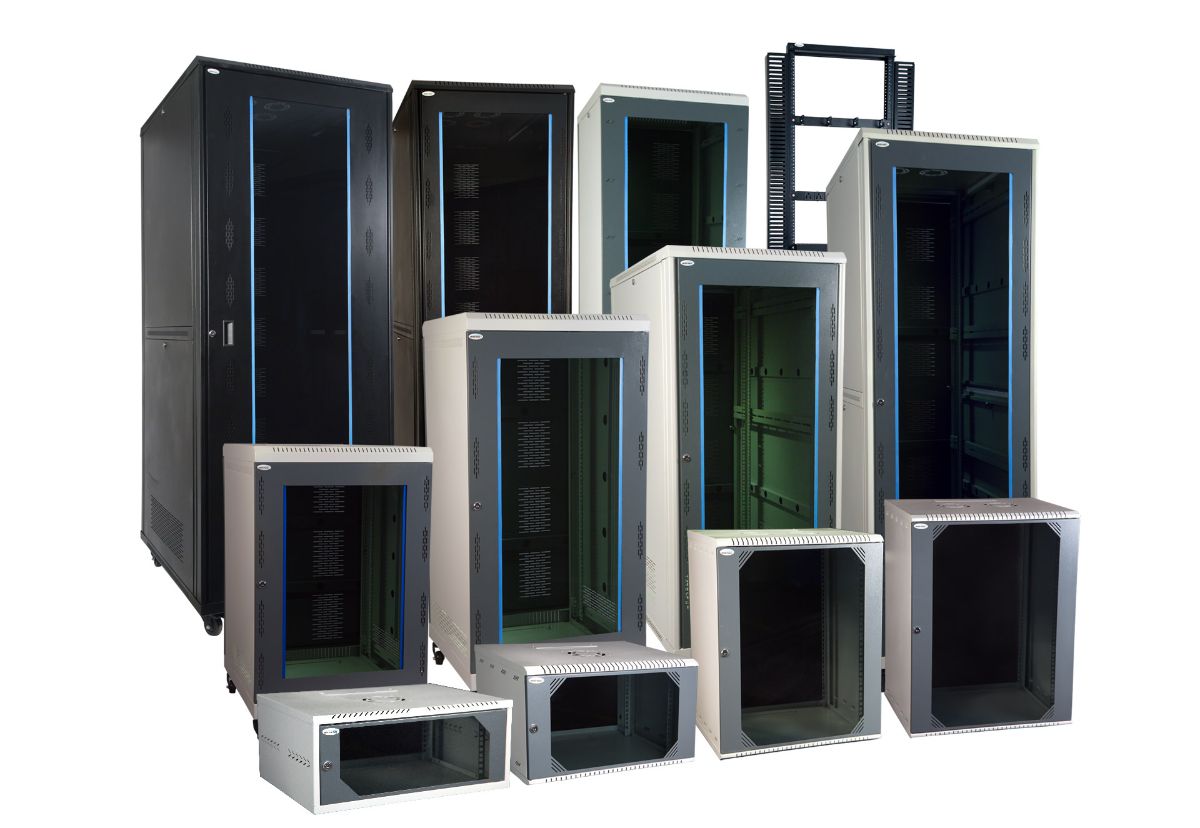

با این تفاسیر، رک محفظه‌ای برای نظم و ترتیب دادن به تجهیزات شبکه یا سرور است که علاوه‌بر سامان‌دهی می‌تواند عملکرد آن‌ها را نیز بهینه کند. رک‌ها در اندازه‌ها و ابعاد گوناگون عرضه می‌شوند که هرکدام می‌تواند با توجه به اهداف ضروری سازمان پیکربندی شود. حتی می‌توان رک‌هایی تهیه کرد که عایق صدا دارند و در محیط‌هایی قرار داد که نباید کوچک‌ترین آلودگی صوتی ایجاد شود.

• رک چیست؟

  محفظه‌ای از جنس فلز که قطعات شبکه یا سرور در آن قرار می‌گیرد تا بهترین بهره‌وری را ارائه کند و درعین حال عیب‌یابی و محافظت از آن به‌نحو احسن انجام شود.

  • آیا می‌توان لپ‌تاپ را به رک متصل کرد؟

    بله، با کمک سوئیچ مناسب می‌توان ازطریق یو‌اس‌بی لپ‌تاپ را به سرور متصل کرد و آن را به‌عنوان کنوسل KVM مورد استفاده قرار دارد.
